Стеклосетка пропитанная

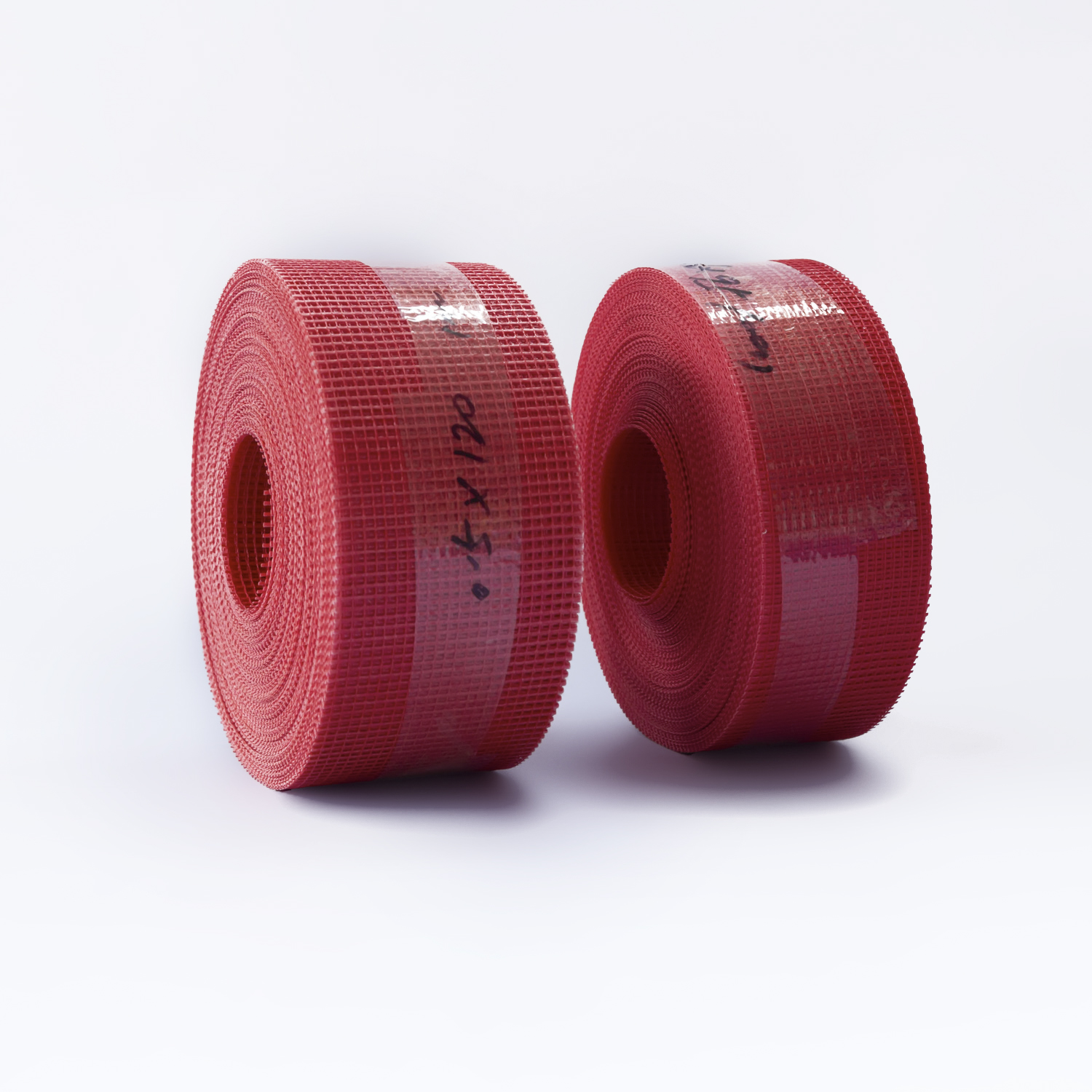

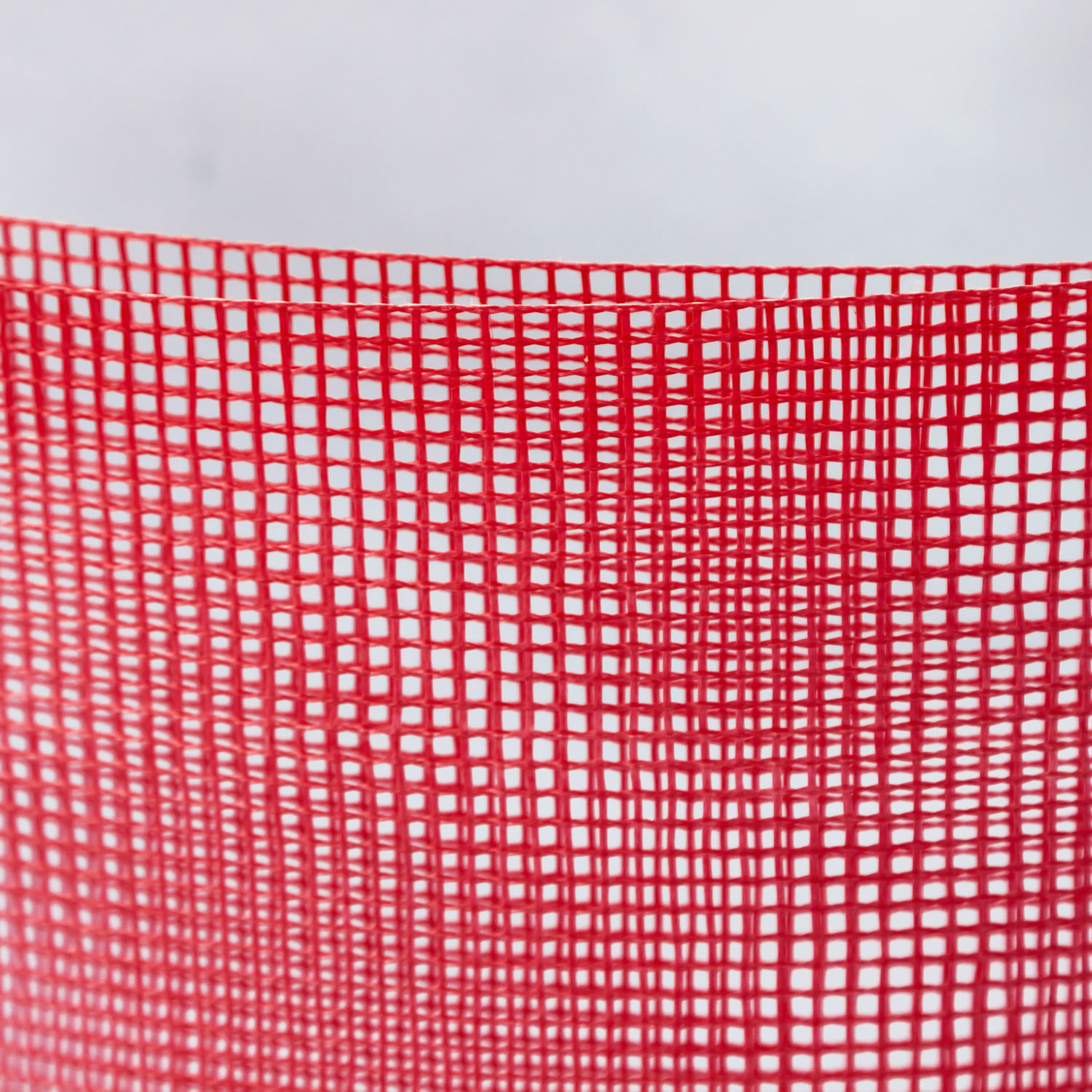

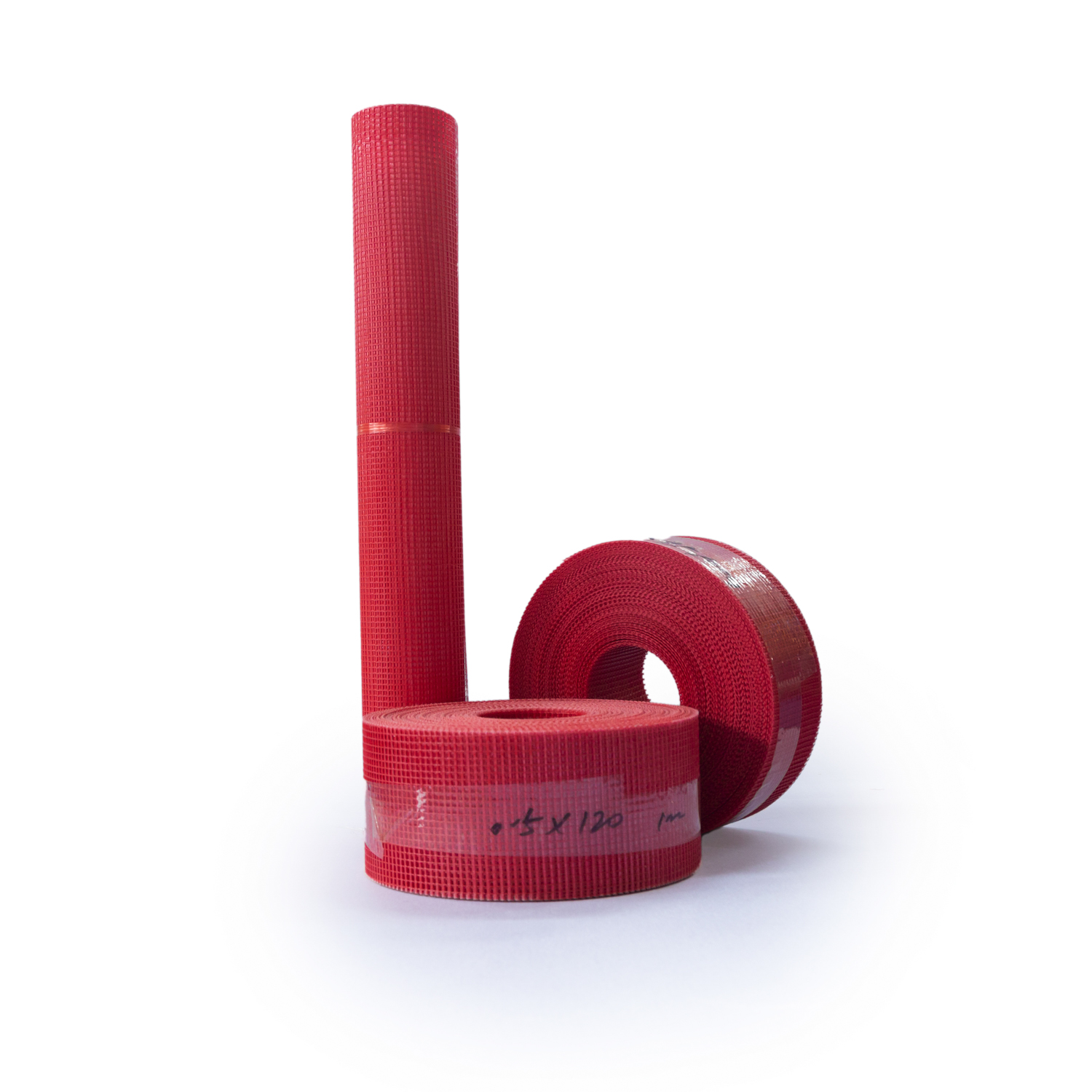

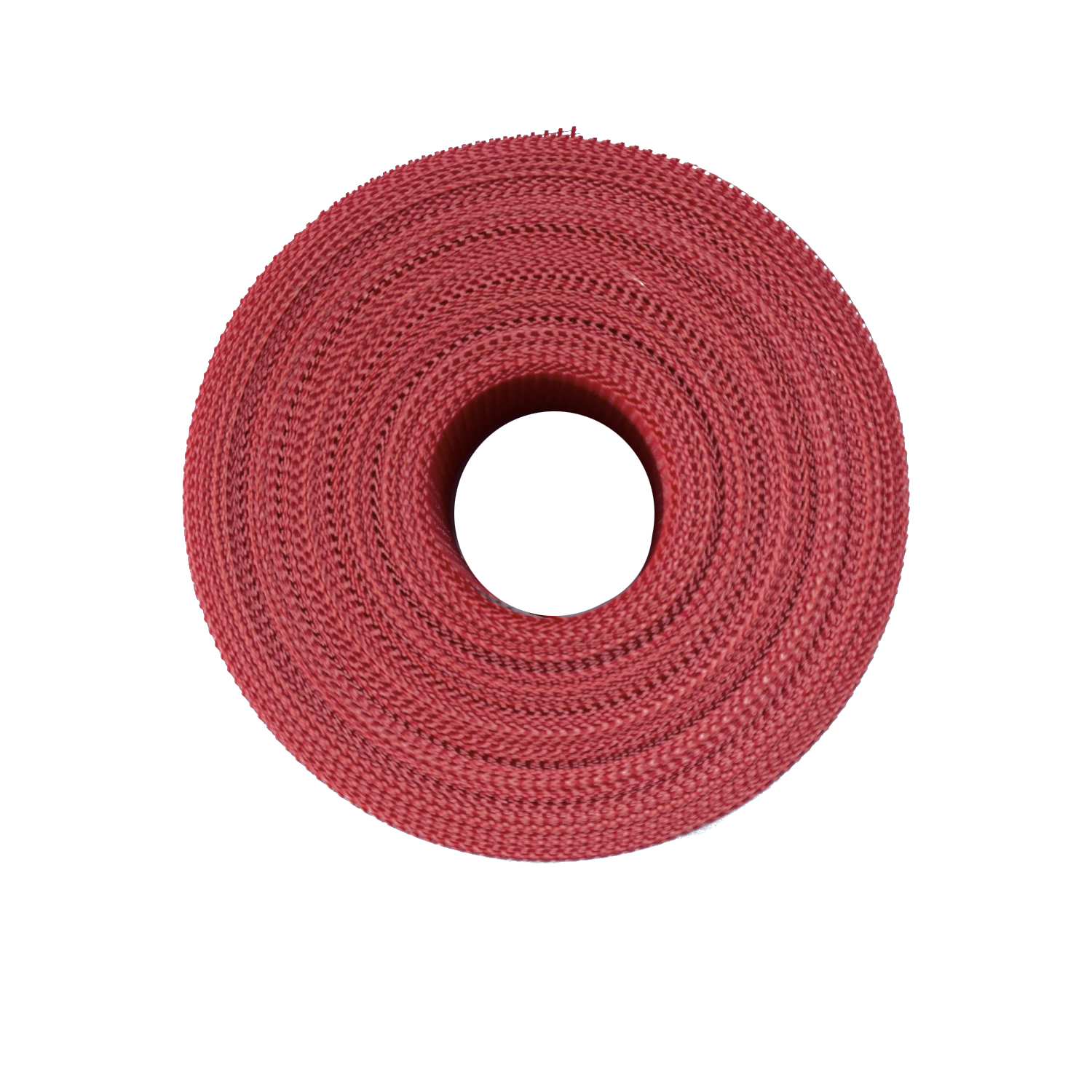

Стеклосетка, пропитанная эпоксидной смолой, — это специализированный электроизоляционный и армирующий материал, применяемый при изготовлении обмоток трансформаторов с литой изоляцией. Она представляет собой тканую сетку из стеклянных волокон, предварительно или в процессе производства пропитанную эпоксидным связующим, которое после отверждения образует прочную монолитную структуру.

Оставить заявку
Технические характеристики Стеклосетка (866.92 КБ)

Назначение и функции

Основная функция эпоксидно-пропитанной стеклосетки — армирование литой изоляции обмоток. Материал воспринимает и перераспределяет механические напряжения, возникающие при термических циклах, коротких замыканиях и электродинамических нагрузках. Использование стеклосетки позволяет:

  • повысить механическую прочность обмотки;
  • снизить риск образования трещин в литой изоляции;
  • обеспечить стабильность геометрии обмоток в процессе эксплуатации;
  • улучшить адгезию между слоями изоляции и эпоксидной композицией.

Сферы применения

Эпоксидно-пропитанная стеклосетка широко используется при производстве:

  • сухих трансформаторов с литой изоляцией;
  • силовых и распределительных трансформаторов среднего напряжения;
  • реакторов и других литых электротехнических изделий.

Материал укладывается между слоями обмотки либо в зонах повышенных механических напряжений, где требуется дополнительное армирование изоляционной системы.

Основные характеристики

Стеклосетка с эпоксидной пропиткой обладает рядом важных эксплуатационных свойств:

  • высокая механическая прочность и стойкость к растяжению и сдвигу;
  • термостойкость, соответствующая классу нагревостойкости применяемой эпоксидной смолы (как правило, класс F или H);
  • отличные электроизоляционные свойства, высокая диэлектрическая прочность;
  • химическая и влагостойкость, устойчивость к старению;
  • совместимость с эпоксидными системами, применяемыми для вакуумного литья обмоток.

Преимущества использования

Применение стеклосетки, пропитанной эпоксидной смолой, в технологии литой изоляции позволяет значительно повысить надежность и срок службы трансформаторов, обеспечить их устойчивую работу при высоких электрических и механических нагрузках, а также снизить вероятность дефектов изоляции на протяжении всего жизненного цикла оборудования.
