Изоляция DDP

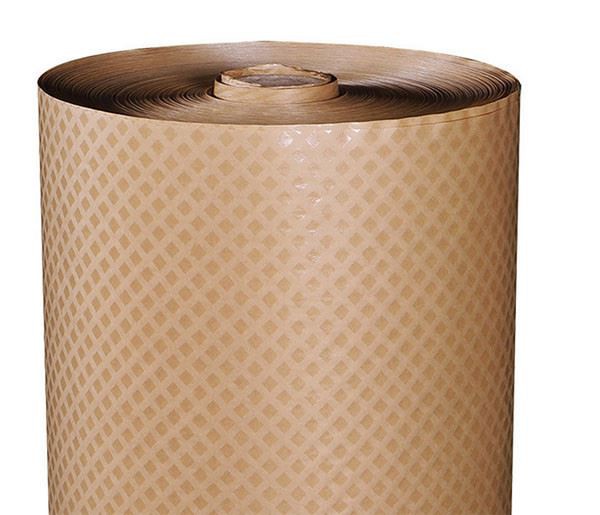

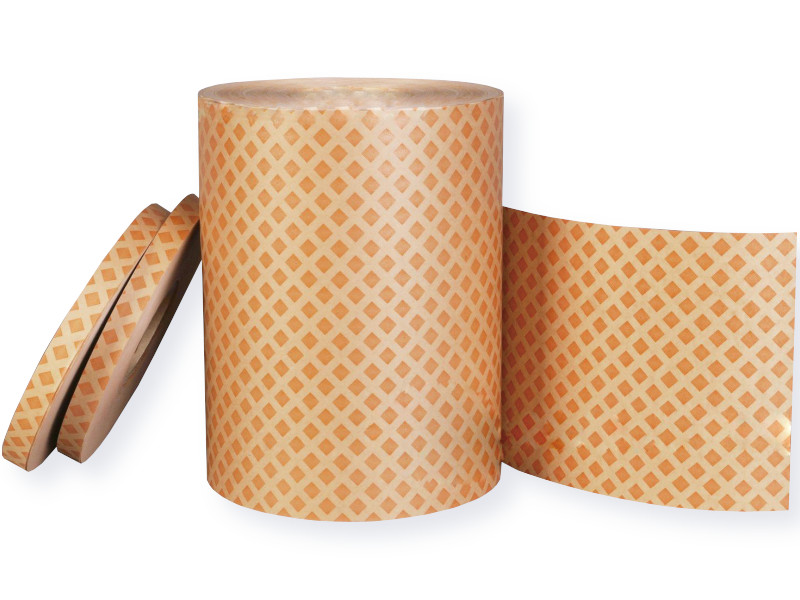

DDP (Diamond Dotted Paper) — это комбинированный электроизоляционный материал на основе электротехнической целлюлозной бумаги, на которую с одной или двух сторон нанесены термореактивные эпоксидные или полиэфирные смолы в виде точечного («алмазного») рисунка. Такая структура обеспечивает сочетание высокой диэлектрической прочности бумаги и адгезионных свойств смолы после термоотверждения.

Оставить заявку
Технические характеристики DDP (170.37 КБ)

Основные свойства DDP

  • Высокая электрическая прочность и стабильные диэлектрические характеристики
  • Термостойкость (как правило, класс нагревостойкости F или выше — в зависимости от системы смол)
  • Механическая прочность и устойчивость к разрыву
  • Хорошая пропитываемость трансформаторным маслом
  • Адгезия при нагреве — смола размягчается и после охлаждения надежно фиксирует обмотку

Сферы применения DDP

DDP широко используется в электротехнической промышленности, особенно там, где требуется надежная изоляция с возможностью фиксации элементов конструкции:

  • силовые и распределительные трансформаторы
  • измерительные трансформаторы
  • электродвигатели и генераторы
  • катушки, дроссели, реакторы
  • высоковольтные обмотки и межслойная изоляция

Применение DDP в производстве трансформаторов

В трансформаторостроении DDP считается одним из ключевых изоляционных материалов, особенно при изготовлении масляных трансформаторов.

Основные области использования:

  • Межслойная и межвитковая изоляция обмоток
  • Изоляция между обмотками НН и ВН
  • Фиксация обмоток после намотки за счет термоактивации смолы
  • Повышение механической устойчивости обмотки к электродинамическим усилиям при коротких замыканиях

Почему DDP важен для трансформаторов:

  • при нагреве во время сушки и пропитки смоляные точки плавятся и склеивают слои обмотки, предотвращая смещение витков
  • после отверждения образуется монолитная конструкция, устойчивая к вибрациям
  • материал хорошо работает в трансформаторном масле, не ухудшая его свойств

Преимущества использования DDP

  • уменьшение необходимости в дополнительных клеевых системах
  • повышение надежности и срока службы трансформатора
  • стабильность изоляции при длительной эксплуатации
  • технологичность и удобство при намотке обмоток

Сравнение DDP и DMD

ПараметрDDP (Diamond Dotted Paper)DMD (Polyester–Nonwoven–Polyester)
ОсноваЭлектроизоляционная бумагаПолиэфирная пленка + нетканый материал
Наличие смолыДа, точечное термореактивное покрытиеНет (в классическом исполнении)
Адгезия при нагревеВысокая (склеивание слоев)Отсутствует
Пропитка масломОтличнаяОграниченная
Класс нагревостойкостиA / F (зависит от смолы)F / B
Механическая фиксация обмоткиДаНет
Основное применениеМасляные трансформаторыСухие трансформаторы, двигатели

Технологические преимущества DDP при производстве трансформаторов

1. Повышение стойкости к короткому замыканию

При КЗ на обмотки действуют мощные электродинамические силы. DDP после термообработки:

  • фиксирует витки,
  • предотвращает радиальное и осевое смещение,
  • снижает риск пробоя изоляции.

2. Упрощение технологии намотки

  • не требует дополнительных клеевых составов;
  • хорошо режется и укладывается;
  • не «ползёт» при натяжении.

3. Совместимость с существующими процессами

DDP легко интегрируется в стандартные циклы:

  • вакуумной сушки,
  • термообработки,
  • масляной пропитки.

Где именно применяется DDP в трансформаторе

  • межслойная изоляция обмоток НН и ВН
  • изоляция между секциями катушек
  • прокладочный материал в цилиндрических и дисковых обмотках
  • усиление зон с повышенной механической нагрузкой

Когда DDP — оптимальный выбор

DDP особенно рекомендуется, если:

  • трансформатор рассчитан на частые перегрузки
  • требуется повышенная надежность при КЗ
  • используется масляное охлаждение
  • важно снизить процент брака при эксплуатации

Итог

DDP — это универсальный и проверенный временем изоляционный материал, который играет критически важную роль в производстве трансформаторов. Он обеспечивает не только электрическую изоляцию, но и механическую прочность обмоток, что напрямую влияет на надежность и долговечность электротехнического оборудования.
