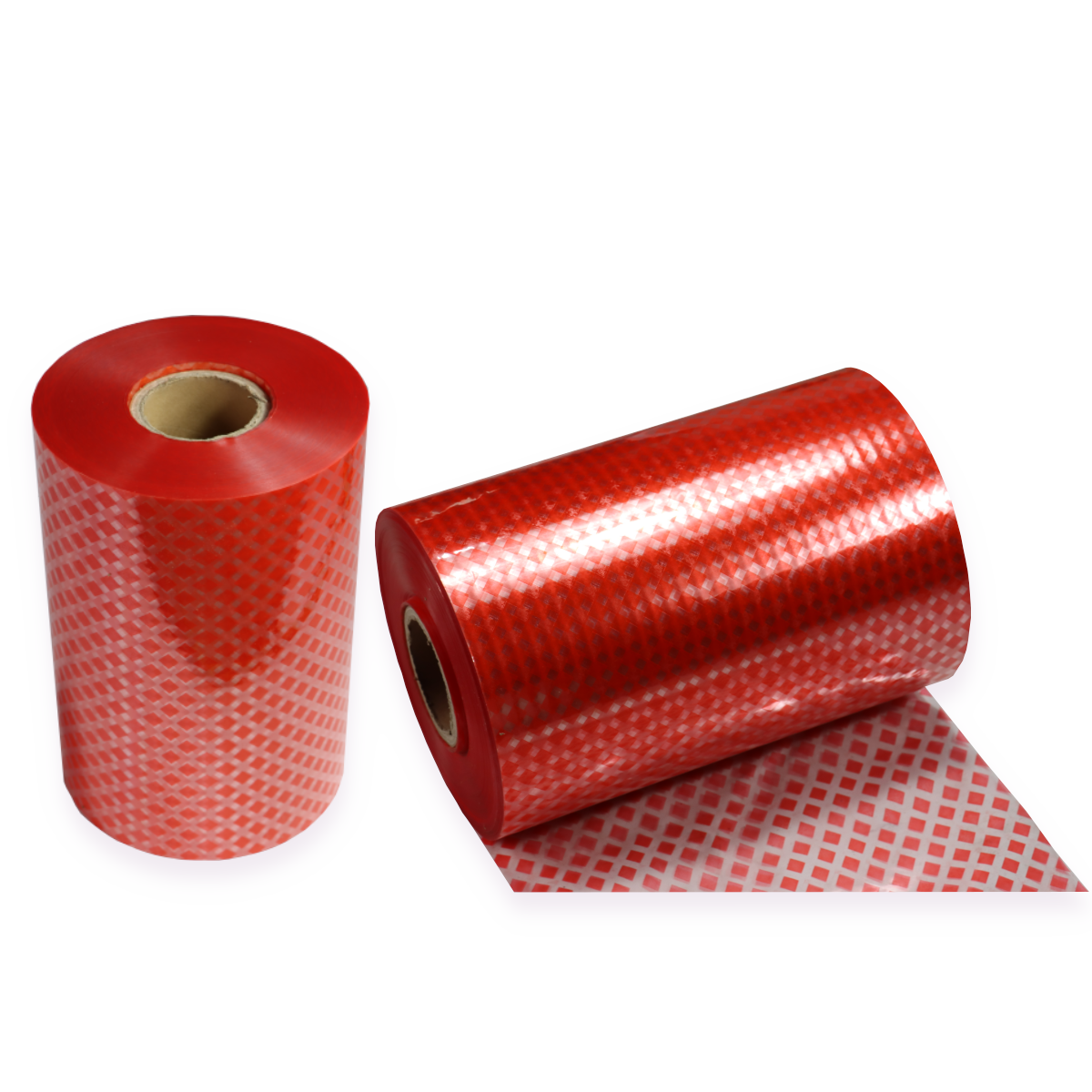

Изоляция DDM

Основные характеристики DDM

• Основа: полиэфирная плёнка (PET / Mylar)
• Температурный класс: обычно класс B (130 °C), возможны модификации до класса F (155 °C)
• Диэлектрическая прочность: высокая, стабильная по всей толщине материала
• Механическая прочность: отличная стойкость к разрыву и проколу
• Адгезионный слой: термоактивный, точечное нанесение
• Химическая стойкость: устойчив к трансформаторным маслам, лакам и пропиточным смолам
• Гибкость и технологичность: легко режется, формуется, не расслаивается
• Толщина: как правило от 0,05 до 0,25 мм (в зависимости от применения)

Области применения

DDM широко используется в электротехнической и электроэнергетической промышленности, где требуются надёжная межслойная изоляция и высокая термостабильность:

• сухие и масляные трансформаторы
• электродвигатели и генераторы
• катушки индуктивности и дроссели
• силовая электроника и высоковольтные узлы
• кабельная и обмоточная продукция

Применение DDM в производстве трансформаторов

В трансформаторостроении материал DDM особенно востребован благодаря сочетанию диэлектрических и адгезионных свойств.

Основные функции:

• Межвитковая и межслойная изоляция обмоток
• Изоляция между первичной и вторичной обмотками
• Фиксация витков и слоёв обмотки при термообработке

Преимущества для трансформаторов:

• Обеспечивает жёсткую и стабильную конструкцию обмотки после прогрева
• Предотвращает смещение витков при коротких замыканиях и вибрациях
• Улучшает теплоотвод и равномерность пропитки лаком или смолой
• Повышает надёжность и срок службы трансформатора
• Снижает риск частичных разрядов за счёт плотного прилегания слоёв

DDM активно применяется при производстве сухих трансформаторов, где особенно важна прочная фиксация обмоток без использования дополнительных клеевых составов.

Итог

DDM (Diamond Dotted Mylar) — это универсальный и технологичный электроизоляционный материал, идеально подходящий для трансформаторного производства. Он сочетает в себе высокую диэлектрическую прочность, термостойкость и способность к термоадгезии, что делает его оптимальным решением для современных электротехнических изделий.

Ключевые различия в эксплуатации

DDM — для сухих и компактных трансформаторов

DDM оптимален для условий, где требуется:

• высокая диэлектрическая прочность при минимальной толщине;
• стабильность характеристик при колебаниях температуры и влажности;
• фиксация витков без риска набора влаги.

Типичное применение:

• сухие трансформаторы;
• литые и вакуумно-пропитанные обмотки;
• компактные высоковольтные катушки.

DDP — классика для масляных трансформаторов

DDP традиционно используется в маслонаполненных трансформаторах, где бумага:

• хорошо пропитывается маслом;
• образует однородную изоляционную систему «бумага + масло»;
• обеспечивает достаточную адгезию слоёв после термообработки.

Типичное применение:

• межслойная изоляция в масляных трансформаторах;
• изоляция катушек НН и СН;
• вспомогательная изоляция и фиксация обмоток.

Что выбрать для трансформатора?

• DDM стоит выбрать, если:
  • трансформатор сухой или литой;
  • требуется высокая термостойкость и диэлектрическая прочность;
  • важна стабильность при влажности и вибрациях.
• DDP целесообразен, если:
  • трансформатор масляный;
  • рабочие температуры умеренные (до 105–130 °C);
  • важна совместимость с классической бумажно-масляной изоляцией.

Практика применения

Во многих проектах применяется комбинированный подход:

• DDP — в зонах, полностью погружённых в масло;
• DDM — в зонах повышенной температуры и напряжения, а также там, где критична фиксация обмоток.
